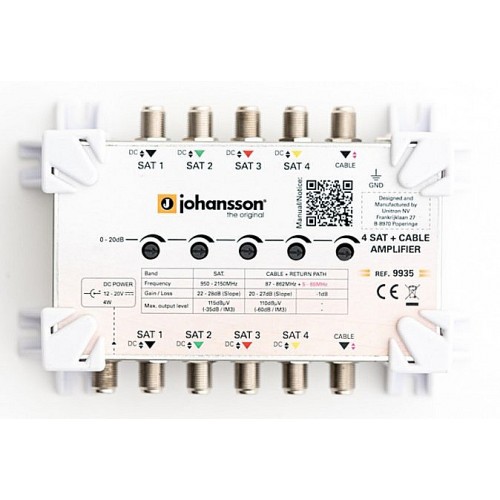

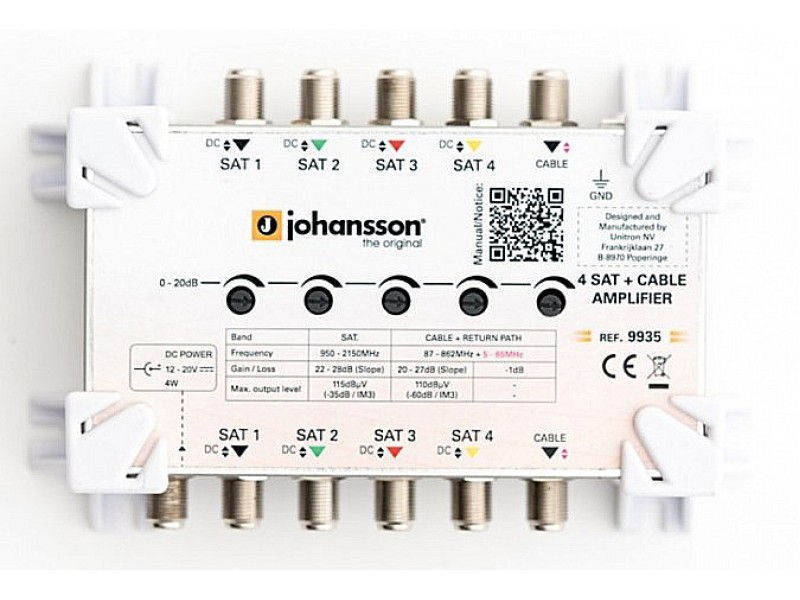

9935F Amp 4SAT +1T WITH DC-DC CONVERTER F

  • 9935F Amp 4SAT +1T WITH DC-DC CONVERTER F

Marca: UNITRON
Modelo: 9935F
Disponibilidade: Em estoque


9935F_manual Download

Amplificador de 5 linhas 4x SAT + 1x Terrestre

Alimentado por DC F-con


Ajuste separado para ganho em cada linha

Pré-inclinação fixa para satélite e terrestre

Entrada DC (F-con) para alimentar amplificadores de linha tronco e LNB


Entradas - 4 SAT + 1 TERR

Saídas - 5

Faixa de frequência MHz SAT.: 950-2300 MHz

TERR.: 5-65MHz + 87-862MHz

Ganho dB SAT.: 22-28dB (inclinado)

TERR.: 87-862 MHz: 20-27dB (inclinado)

caminho de retorno: -1dB

Figura de ruído dB SAT.: 5

TERR.: 6

Ajuste de ganho dB SAT.: 20

TERR.: 20

Máx. Nível de saída dBµV SAT.: 115 dBµV (-35dB/IM3)

CABO: RP: passivo

87-862 MHz: 110 dBµV (-60dB/IM3)

Consumo - 4 W de fonte de alimentação externa de 12 - 20 VDC (F-conn) ou entrada/saída

Dimensões mm 158 x 102 x 51
